38. Металлические материалы в сернокислотном производстве, их коррозионная стойкость в серной кислоте

Критерии при выборе материалов:

При выборе материалов для конструирования аппаратов для СКП учитывается не только их коррозионная стойкость , но и:
• прочность,
• устойчивость при высокой температуре,
• возможность обработки и сварки,
• доступность,
• стоимость и т.д.

Почти все важнейшие аппараты в СКП изготовляют из чугуна и стали , в большинстве случаев их футеруют изнутри кислотостойкими материалами:
• керамикой,
• природными кислотоупорами,
• каменным литьем,
• кислотоупорным бетоном,
• органическими кислотостойкими покрытиями.

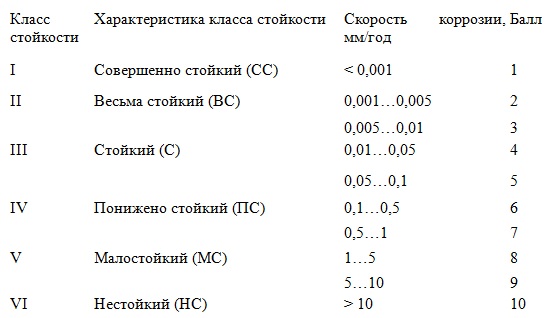

Коррозионная стойкость металлов определяется баллом или классом стойкости по принятой десятибалльной шкале (по ГОСТ 5272-68, ГОСТ 9.908-85).



Для изготовления реакционной, теплообменной аппаратуры и кислотопроводов в СКП применяются металлические материалы с коррозионной стойкостью не ниже 5-6 баллов (скорость коррозии < 0,5 мм/год ).

Свинец (С3):
Удовлетворительно стоек при низких концен-трациях и умеренных температурах (кислотопроводы, оросители, холодильники в промывном отделении, подслой в футе-ровке промывных аппаратов и др.).

Сталь углеродистая (Ст3) ГОСТ 380-88:
Стойка только при высоких концентрациях при низких и умеренных температурах (корпуса аппаратов с футеровкой кислотоупорными материалами, в олеумном цикле – без футеровки).

Чугун (СЧ 18) ГОСТ 1412-85:
Более стоек, чем углеродистая сталь (оросительные устройства, элементы трубопроводов, запорная арматура в сушильно-абсорбционном отделении, за исключением олеума).

Коррозионно-стойкая сталь (12Х18Н10Т) ГОСТ 5632-72:
Ограниченно может применяться при низких концентрациях (кислото-проводы, холодильники, запорная арматура, оросители).

Ферросилид (высококремнистый чугун) ЧС 15 ГОСТ 7769-82:
Стоек при любых концентрациях и температурах (наиболее коррозионно-стойкий мет. материал), однако, хрупкий и твердый (насосы, запорная арматура и т.п.).

Титановые сплавы деформируемые (титан) ВТ1-0 ГОСТ 19807-91:
Стоек при концентрациях до 5…10 % и температурах до 40 С, в присут-ствии окисли-телей (SO2) коррозионная стойкость повышается (холодильники, кислотопро-воды и запорная арматура в промывном отделении).

В природе нет металла, который был бы стоек на различных стадиях СКП, поэтому широко применяются неметаллические материалы .

Назад
