Конструкции котлов — теплоутилизаторов с естественной циркуляцией пароводяной смеси

1.Водотрубчатый котел-утилизатор (ВТКУ)
2.Газотрубчатый котел-утилизатор (ГТКУ)

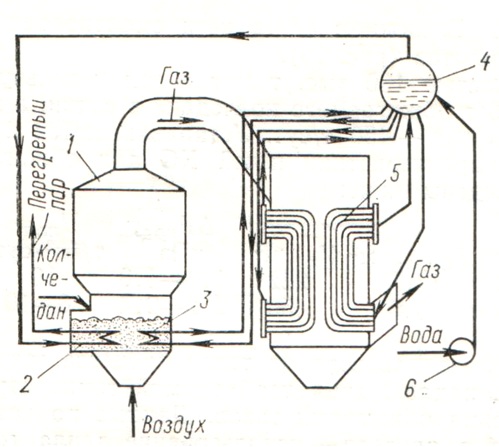

Водотрубчатый котел-утилизатор (ВТКУ):



1 – печь КС; 2 – пароперегревательные элементы печи; 3 – испарительные элементы печи; 4 – барабан-сепаратор котла; 5 – испарительные поверхности котла; 6 – питательный насос

Конструкция ВТКУ:

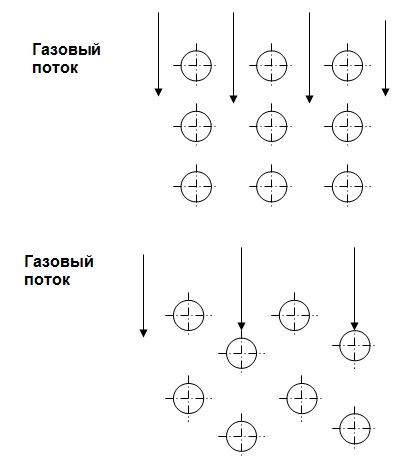

Газ проходит в межтрубном пространстве , а охлаждающая паро-водяная смесь (эмульсия) циркулирует внутри тепловоспринимающих устройств (ширм, экранов и конвективных пучков). «Коридорное» расположение труб предпочтительнее. Коридорный пучок – «ширма», на нем значительно меньше выпадает из газового потока огарковой пыли, чем при «шахматном» расположении труб (из-за интенсивного выпадения пыли коэффициент теплопередачи может снизиться в 3…4 раза).



Преимущества котла ВТКУ:
Котел типа ВТКУ имеет невысокое гидравлическое сопротивление (0,4…0,6 кПа). Практически полностью герметичен.

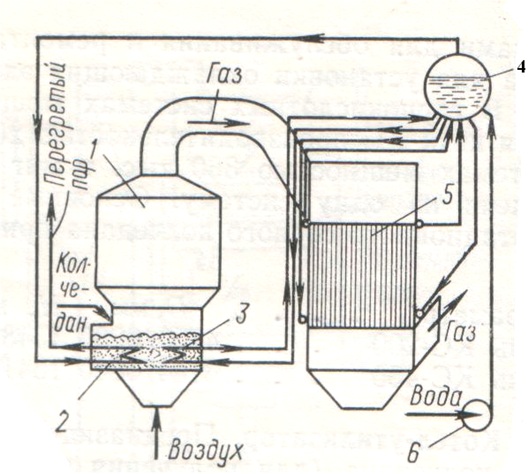

Газотурбчатый котел – утилизатор (ГТКУ):



1 – печь КС; 2 – пароперегревательные элементы печи; 3 – испарительные элементы печи; 4 – барабан-сепаратор котла; 5 - испарительные поверхности котла; 6 – питательный насос.

Испарительные поверхности котла представляют собой унифицированные газотрубчатые секции типа «труба в трубе». По внутренним трубам проходит обжиговый газ, в кольцевом пространстве – нагреваемая и испаряемая вода. Концы двойных труб вварены в нижние и верхние коллекторы, которые циркуляционными трубами присоединяются к барабану котла.

Недостатки котла ГТКУ:
1. Внутренние поверхности газовых труб необходимо регулярно очищать от огарковых отложений (раз в 4-6 мес. или чаще – с помощью автоматизированных устройств без остановки и охлаждения котла).
2. Расход металла, находящегося по давлением , у котлов типа ГТКУ выше примерно в 2 раза.
3. Недостаточно герметичны.
4. Более высокое гидравлическое сопротивление (0,8…1,0 кПа).
