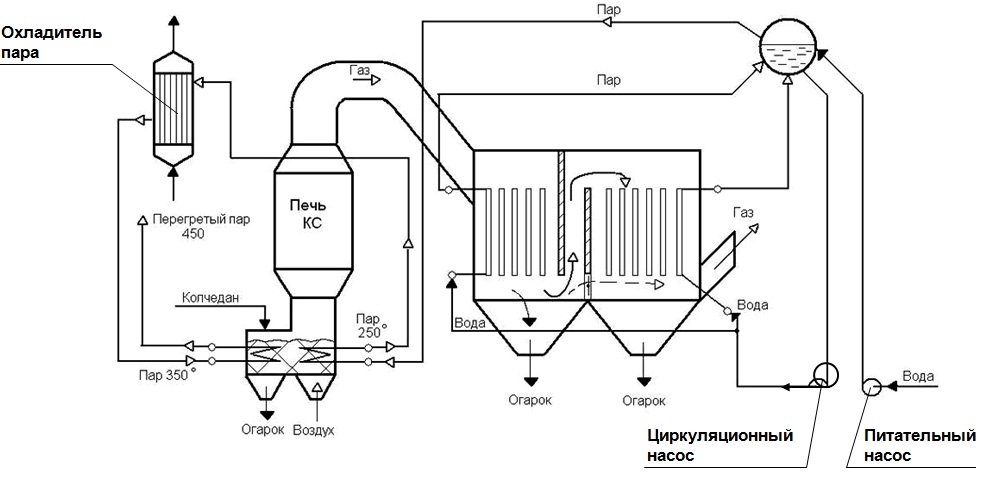

Конструкция котла-теплоутилизатора с принудительной циркуляцией пароводяной смеси



Питательный насос подает воду в барабан котла, откуда она поступает в циркуляционный насос, подающий воду в теплообменные трубы (ширмы) котла- утилизатора. Образующаяся пароводяная смесь (эмульсия, содержащая 8…15 % пара) направляется в барабан котла, где происходит отделение пара. Отсепарированная вода возвращается циркуляционным насосом на испарение в теплообменные элементы котла.

Насыщенный пар, нагретый до 250 0С, перегревается в 1-м перегревателе до 350 0, затем охлаждается – на 5 0, а затем перегревается до 450 0 +/- 2 0. Запас 5 0С – резерв, позволяющий поддерживать температуру и степень сухости пара. Возможна другая комбинация испарительных и пароперегревающих поверхностей.

Преимущества конструкции

1. В котле отсутствует забивание межтрубного пространства огарковой пылью – движение газа только сверху вниз (самообдув). Зазоры между трубами – минимальные. 2. Шиберной заслонкой можно регулировать температуру отходящих газов. 3. Насос и распределительные устройства (диафрагмы, жиклеры) обеспечивают равномерное поступление воды во все ширмы, в противном случае возможен перегрев и прогорание элементов.

Недостаток

Необходимость установки циркуляционного насоса, работающего в тяжелых условиях (давление до 40 ат).
