Назначение и конструкция олеумного и моногидратного абсорберов, расчет движущей силы процесса поглощения и бла-бла-бла...

Олеумный абсорбер

Олеумный абсорбер как правило не имеет футеровки, а иногда и без насадки, т.к. полнота абсорбции в нем невелика. Углеродистая сталь имеет удовлетворительную коррозионную стойкость в олеуме при невысоких температурах и низких скоростях движения кислоты (скорость коррозии менее 0,5 мм/год), что объясняется плохой растворимостью в концентрированной серной кислоте оксидов и сульфатов железа (трехвалентного), предохраняющих поверхность металла от дальнейшей коррозии. Поэтому олеумный абсорбер обычно изготовлен из углеродистой стали, не имеет футеровки, сборник олеума также может быть нефутерованным.

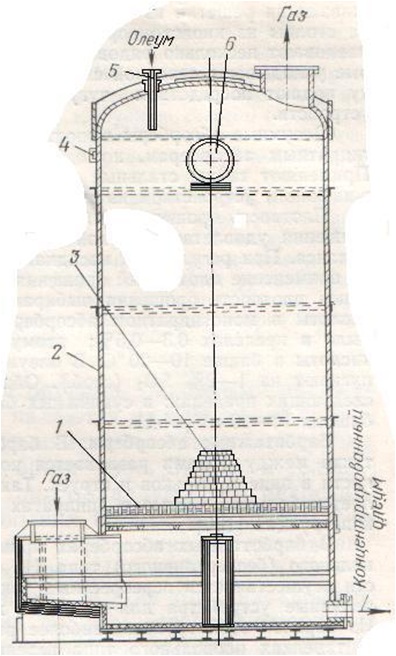

1 – колосниковая решетка; 2 – корпус (без футеровки); 3 – насадка; 4 – люк-«гляделка»; 5 – ороситель; 6 - лаз

Однако такая конструкция имеет недостатки:
1. неизбежное загрязнение серной кислоты ионами железа;
2. интенсивная коррозия оборудования при длительных остановках, когда концентрация кислоты уменьшается вследствие поглощения ею атмосферной влаги.

Конструкция моногидратной насадочной башни

Конструкция моногидратной насадочной башни не отличается от сушильной башни. Скорость газа в башне (фиктивная) W г = 0,8…1,0 м/с, плотность орошения до 20 м3/(м2*ч).

Распределительные устройства кислоты

Для равномерного распределения кислоты по насадке абсорбционных башен применяются различные устройства: в олеумных абсорберах распылители щелевого и ударного типа, а также распределительные плиты, а в моногидратных - распределительные плиты, аналогичные по конструкции устройствам сушильных башен.

Расчет абсорберов

Расчет абсорберов ведется аналогично расчету сушильной башни:
1. по производительности определяют диаметр башни,
2. составляют тепловые и материальные балансы процесса абсорбции,
3. определяют необходимую поверхность насадки, её высоту, гидравлическое сопротивление.

Количество поглощенных водяных паров

G = K F дpср , кг/с

где K – коэффициент скорости абсорбции
K = Kо wг m, кг/ (м2*с*Па),
Kо – коэффициент скорости абсорбции при wг = 1 м/с;
wг – скорость газа в сушильной башне (НБ), м/с;
m – коэффициент, равный 0,5 при ламинарном режиме, 0,8 – при турбулентном;
F – поверхность контакта фаз - поверхность насадки (или капель кислоты), м2;
дрср – движущая сила процесса абсорбции – среднелогарифмическая разность парциальных и равновесных давлений поглощаемого компонента в газе в начале и в конце процесса, Па;
дрср = [(рн – рк р) - (рк – рн р)] / 2,3lg (рн – рк р) / (рк – рн р), Па,
рн, рк – начальное и конечное парциальные давления влаги в газе, Па;
рн р, рк р - равновесные давления влаги над кислотой при начальных и конечных параметрах (концентрации и температуре), Па.
