Конструкция холодильника воздушного охлаждения для серной кислоты, его преимущества и недостатки по сравнению с другими типами

Холодильники типа АВЗ применяются для охлаждения сушильной кислоты, моногидрата и олеума. Коэффициент теплопередачи со стороны кислоты 200-300 Вт/(м2*град), со стороны воздуха 18 Вт/(м2*град). Недостаток - необходимы большие площади для установки.

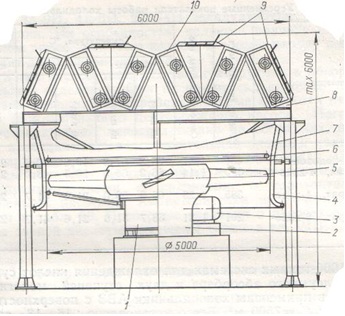

Воздушный холодильник типа АВЗ: 1 – опора вентилятора, 2 – станина вентилятора, 3 – привод вентилятора, 4 – конфузор, 5 – рабочее колесо, 6 – направляющий аппарат, 7 – диффузор, 8 – опора труб, 9 – жалюзи, 10 - оребрение

С целью экономии воды, расходуемой на охлаждение кислот, а также предотвращения загрязнения орошающей воды кислотой (в случае аварии), разработаны и применяются аппараты воздушного охлаждения (АВО) с зигзагообразным расположением теплообменных секций (АВЗ). Воздух проходит через межтрубное пространство секций. Кислота, движущаяся внутри труб, охлаждается за счёт теплообмена с воздухом через оребренную поверхность труб.
