Схема контактного отделения с промежуточным теплообменом

Аппараты с промежуточным теплообменом. В них реакция окисления и теплообмен проводятся раздельно, последовательными этапами: реакция протекает в слоях катализатора, а теплообмен – между слоями (во встроенных (внутренних) или выносных теплообменниках).

Принципиальные схемы аппаратов с промежуточным теплообменом:



1.1 Контактный аппарат со встроенными теплообменниками
1 – слои катализатора,
2 – встроенные теплообменники

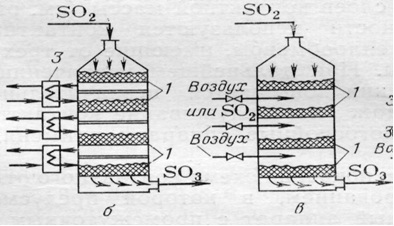

1.2. Контактный аппарат с выносными теплообменниками (б)
1.3. Контактный аппарат с добавлением холодного газа или воздуха между слоями (в)

Возможны сочетания различных методов охлаждения газа между слоями.
