Теплообменники контактного узла (внешние, встроенные, выносные), условия работы и особенности конструкции

Теплообменники в контактном узле – это обычно кожухотрубчатые (внешние и выносные). Внешние – для нагрева исходного газа реакционным газом, выходящим из контактного аппарата (с последних слоев). Промежуточные – для охлаждения газа между слоями. Если теплообменник монтируется вне аппарата, то он называется выносным.

Теплообменник контактного узла:

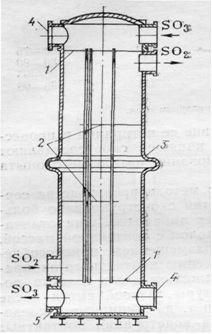

1 – трубные решетки; 2 – перегородки; 3 – компенсатор; 4 – лаз во входной и выходной камерах для SO3; 5 – сливное отверстие для кислоты

Специфика работы – тяжелые температурные условия – необходимы компенсирующие устройства. Очищенный после осушки газ направляют в межтрубное пространство. Коэффициент теплопередачи 12-15 Вт/м2 *град. Гидравлическое сопротивление 0,10…0,15 кПа. При плохой работе компенсатора – нарушится вальцовочный шов и будет происходить смешивание SO2 и SO3. В нижней части межтрубного пространства может осаждаться туман серной кислоты, что приводит к коррозии, снижению коэффициента теплопередачи, а в трубах – конденсация серной кислоты из триоксида серы и паров воды в месте соприкосновения с холодным газом.
