Конструкция и режим работы циклонной печи для сжигания серы

Конструкция циклонной печи разработана на основе принципа интенсивной турбулизации потока при тангенциальной подаче в печь жидкой серы и воздуха. Благодаря вращательному движению газового потока с высокой скоростью (35…100 м/с) в камере создаются хорошие условия для тепло- и массообмена паров серы с воздухом, интенсифицируется процесс горения серы (диффузионые стадии).

Температура в печи 1200…1300 0С, тепловое напряжение – 9·106…16·106 кДж/м3·ч, т.е. 30…40 раз выше, чем в форсуночных печах, что позволяет соответственно уменьшить объем печи. Разогрев печи после остановки идет быстрее – за 5-6 часов вместо 2 суток (для форсуночной печи). Сгорание серы в циклонной печи – на 99,5 %.

Конструкция циклонной печи:

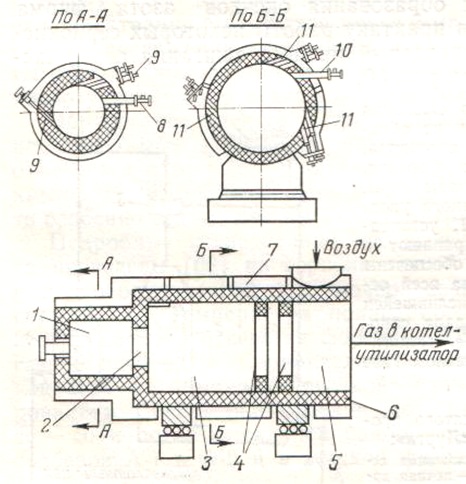

1 – форкамера; 2, 4 – кольцевые перегородки; 3, 5 – камеры дожигания; 6 – футеровка печи; 7 – воздушный короб; 8, 10 – форсунки для подачи серы; 9, 11 – сопла для подачи воздуха

Преимущества циклонной печи:
1. За счет небольшого коэффициента избытка воздуха альфа = 1,15-1,20 (на 15-20 %) достигается концентрация газа 16…18 % SO2
2. За счет малого времени пребывания в печи в меньшем количестве генерируются оксиды азота , хотя t достигает 1400 С.
