Назначение и конструкции форсунок, плавилок, фильтров, серопроводов, насосов для серы

Серу сжигают в основном в жидком состоянии. Существуют также печи для сжигания твердой (комовой) серы. Для сжигания жидкой серы наиболее распространены горизонтальные форсуночные печи .

Вспомогательное оборудование. Плавилки.

Предварительно сера плавится в плавилке. Твердая (комовая) сера подается в плавилку, где глухим паром доводится до жидкого состояния.

Плавилка для серы



Погружные насосы

Жидкая (расплавленная) серы сливается в сборник , откуда погружным насосом подается на фильтрацию , а затем с помощью форсунок вводится (распыливается) в печь.

Фильтры для расплавленной серы

Расплав серы фильтруется от механических примесей (золы и пр.). Фильтры применяются как простых конструкций (несколько слоев металлической сетки), так и более сложные , например, дисковые – периодического действия.

Форсунки для подачи серы в печь. Требования к форсункам

Форсунки должны обеспечивать:
1. Тонкое и равномерное распыление серы.
2. Хорошее смешение серы с воздухом (в форсунке или за нею).
3. Регулирование расхода серы с сохранением необходимого соотношения ее с воздухом.
4. Прочность, надежность, удобство в эксплуатации.

Механические и пневматические форсунки.

В механических форсунках струя жидкой серы разбивается на капли под действием центробежных сил. Смешение серы с воздухом происходит за форсункой .

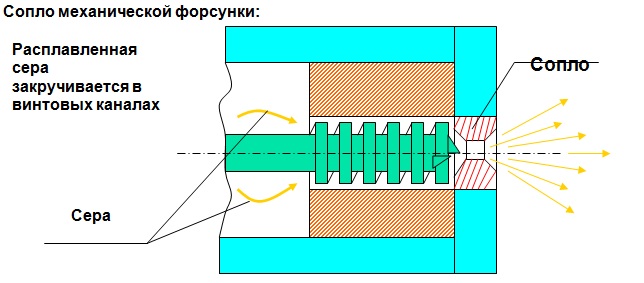

Механическая форсунка



Пневматические форсунки

В пневматических форсунках расплавленная сера дробится на капли воздухом (осушенным и предварительно нагретым до 150… 200 0 С).

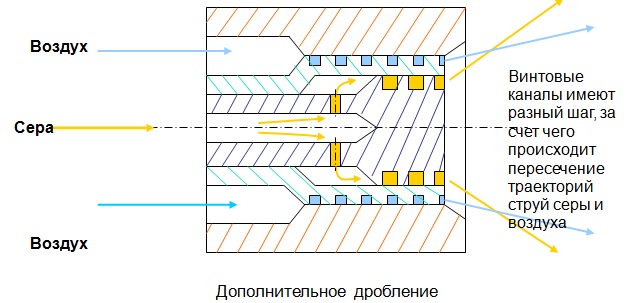

Винтовые каналы в пневматической форсунке:



Винтовые каналы имеют разный шаг, за счет чего происходит пересечение траекторий струй серы и воздуха.

Серопроводы

Серопроводы предназначены для транспортирования расплавленной серы от сероплавилки к форсункам печей для сжигания и в реакторы сероуглеродных печей. Сера обладает наибольшей текучестью при 140—150 СС. Поэтому серопроводы снабжают рубашкой и обогревают паром под давлением 600 кПа. При этом температура стенки будет 145—150 °С, что обеспечит оптимальную текучесть серы.
