Устройство и принцип действия барабанного вулканизатора непрерывного действия. Достоинства и недостатки.

Вулканизаторы непрерывного действия имеют, как правило, специальное назначение. К ним относятся: вулканизаторы камерного типа для вулканизации полых изделий, прорезиненных тканей, трубок и других профильных изделий; барабанные вулканизаторы для вулканизации транспортерных лент, приводных ремней, резиновых полос, клиновых ремней; установки для вулканизации нефор-иовых изделий в расплаве солей, токами сверхвысокой частоты, методом инфракрасного излучения, в псевдоожиженном слое и др.Для вулканизации непрерывных плоских изделий типа транстортерных лент, приводных ремней, резиновых матов, листовой резины находят успешное применение вулканизаторы барабанного типа.

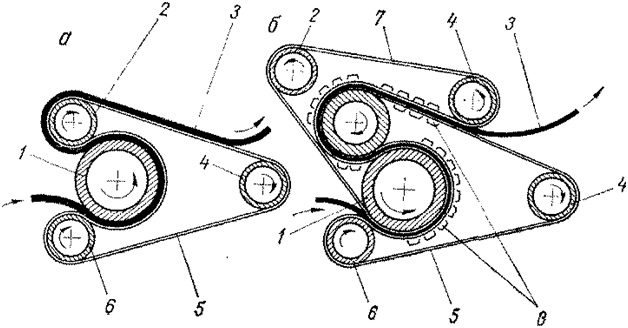

Главными органами барабанного вулканизатора являются обогреваемый барабан 1, прессующие и натяжные барабаны 2, 4, 6 и гибкая лента 5, огибающая все барабаны (рис. 13.25, а). Изделие, подлежащее вулканизации, поступает в зазор между поверхностью барабана 1 и поверхностью ленты 5. По мере движения, в результате контакта с нагретым барабаном изделие нагревается и вулканизуется. Подпрессовка изделия осуществляется за счет вытяжения ленты при помощи натяжного барабана 4 и за счет изменения межцентрового расстояния между осями барабанов 1 и 6, 1 и 2.

В вулканизаторе с двумя лентами (рис. 13.25, б) число барабанов увеличивается до шести, из них два являются обогреваемыми. Изделие размещается, прессуется и вулканизуется в пространстве между лентами. С целью интенсификации нагрева изделия через ленту на некоторых вулканизаторах устанавливаются инфракрасные излучатели 8. Вулканизатор с двумя лентами и двумя обогреваемыми барабанами значительно производительнее.

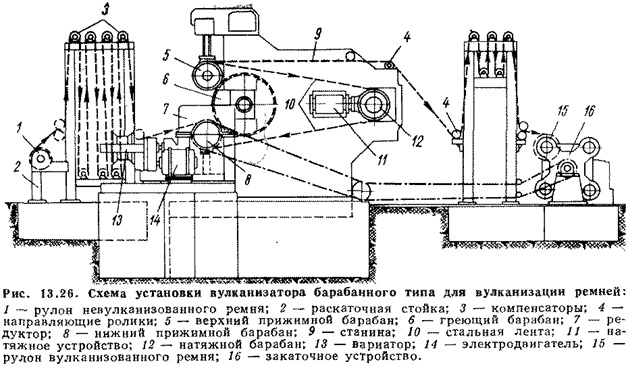

Схема установки одного из барабанных вулканизаторов показана на рис. 13.26.



Натяжение ленты 10 обеспечивается барабаном 12 и гидравлическим устройством 11. Верхний 5 и нижний 8 прижимные барабаны закреплены в подшипниках и с помощью регулировочных винтов могут устанавливаться в нужном положении. Вулканизатор оснащен двумя компенсаторами 3.
