Предохранительное устройство механизма регулировки зазора вальцев.

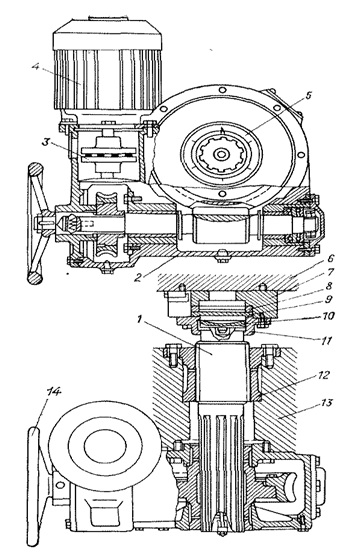

Для предохранения основных узлов вальцев от разрушения в механизме регулировки зазора предусмотрено специальное предохранительное устройство (см. рис.). При возрастании распорного усилия выше расчетного предохранительная шайба 9 срезается, передний валок отодвигается давлением смеси, нажимной винт дает импульс через микровыключатель на остановку вальцев. Таким образом, при предельном возрастании распорного усилия разрушается слабая деталь (шайба 9), предохраняя от разрушения важнейшие узлы вальцев.
