Z – образный четырехвалковый каландр. Назначение, устройство, принцип действия.

Назначение:
Для изготовления тонких листовых заготовок резиновой смеси, обрезинивания корда, промазки тканей, а также нанесения рисунка и профилирования заготовок в производстве резиновых технических изделий.

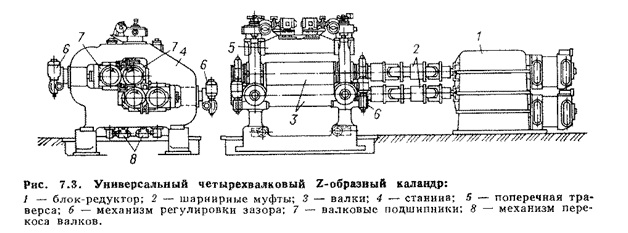

Устройство:


Принцип действия:
Готовая смесь выгружается из смесителя на валки питательных вальцов; срезаемая с валков лента направляется в верхний зазор каландра. По пути к каландру лента проходит мимо головки детектора металла, прекращающего подачу массы в случае присутствия в ней крупных металлических включений. Этим предотвращается опасность повреждения валков попадающими в полимер металлическими предметами. Если питание каландра осуществляется от экструдера, на нем устанавливается стрейнирующая головка, решетка которой не пропускает никаких твердых предметов. В этом случае необходимость в установке детектора металла отпадает.

Выходящая из каландра пленка поступает на охлаждающие барабаны 5; затем пленка проходит через толщиномер, приспособление для обрезания кромки и принимается на бобину закаточного устройства.
