Роторный резиносмеситель. Назначение, устройство, принцип действия.

Назначение

Резиносмесители предназначены для приготовления резиновых смесей, в них реализуется процесс смешения каучука с наполнителями, серой и другими компонентами. По принципу действия резиносмесители подразделяются на смесители периодического действия и смесители непрерывного действия. Наибольшее распространение получили резиносмесители периодического действия. Рабочими органами таких смесителей являются два ротора, помещенные в камеру и вращающиеся навстречу друг другу. Камера имеет окна для загрузки компонентов и выгрузки готовой резиновой смеси. Во время приготовления резиновой смеси окна закрываются специальными механизмами. По этой причине такие смесители называются резиносмесителямн закрытого типа.

Применяют на большинстве заводов РТИ и шинных заводов. В условиях среднего и крупного производства.

Устройство

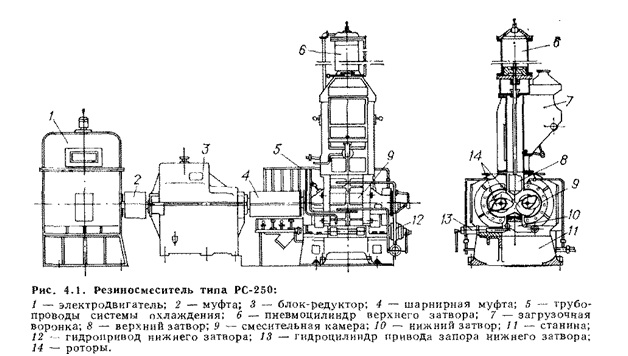

Резиносмеситель состоит из смесительной камеры 9, смонтированной на станине 11, внутри которой размещены роторы 14; верхнего затвора 8 и его привода 6\ загрузочной воронки 7; нижнего затвора 10 с приводом 12; системы коммуникаций 5 для подачи охлаждающей воды к смесителю; привода роторов, в состав которого входят электродвигатель /, муфта 2, блок-редуктор 3 и шарнирные муфты 4 и целого ряда других вспомогательных устройств.



Принцип действия

Исходные компоненты загружаются в смесительную камеру: жидкие компоненты — через патрубок в горловине 5, технический углерод — через другой патрубок в этой же горловине, все остальные компоненты (каучук в виде кусков или гранул и сыпучие) — через загрузочную воронку 11. В загрузочной воронке на горизонтальной оси установлена дверца 9 с пневматическим приводом 10. После загрузки компонентов дверца занимает вертикальное положение и предотвращает вынос пылящихся веществ наружу. Часть из них отсасывается через вентиляционный патрубок 8.

Вращающимися навстречу друг другу роторами 2 компоненты смеси вовлекаются в сложное движение и подвергаются деформациям сжатия, растяжения и сдвига.

По окончании загрузки компонентов в камеру резиносмесителя включается в работу пневматический привод 7, шток которого соединен с верхним затвором 6. Последний опускается и воздействует на компоненты смеси с определенным усилием. Благодаря этому достигается необходимое для процесса смешения сцепление перемешиваемого материала с поверхностью роторов и смесительной камеры.

По окончании цикла смешения нижнее окно в смесительной камере открывается и готовая смесь вращающимися роторами выталкивается наружу, происходит выгрузка резиносмесителя.
