Шприцмашина. Назначение, устройство, принцип действия.

Назначение.

Шприцмашины предназначены для получения из резиновых смесей заготовок различного профиля и любой длины, для гранулирования каучуков и резиновых смесей, для пластикации натурального каучука, «отжатия» влаги из каучука и регенерата, для обкладки кабелей, шлангов и рукавов резиновой смесью. Червячные машины специальной конструкции используются в качестве резииосмесителей непрерывного действия, служат узлами пластикации и впрыска в червячно-плунжерных литьевых машинах. С помощью червячных машин реализуется процесс шприцевания резиновых смесей, заключающийся в непрерывном продавливавши разогретого пластичного материала через профильное отверстие инструмента, размещаемого в головке червячной машины, В результате этого продавливания формуется заготовка, поперечное сечение которой соответствует геометрической форме отверстия. Таким методом получают заготовки протекторов, камер, прокладок, шнуров, шлангов и т. д.

Устройство.

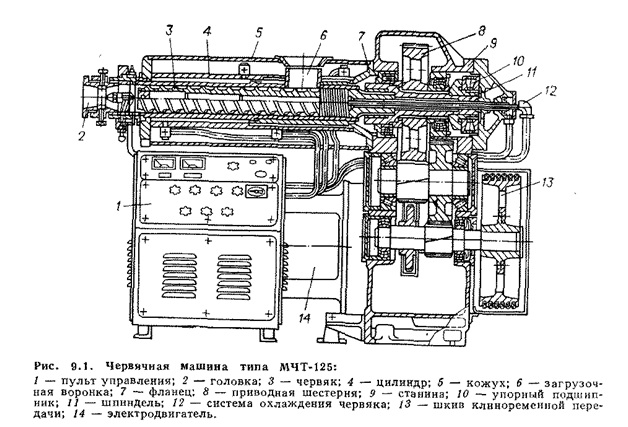

Основными узлами и деталями червячной машины являются: червяк 3, цилиндр 4, головка 2, загрузочная воронка 6, станина 9 с элементами привода червяка, электродвигатель 14 и пульт управления 1. Главный рабочий орган машины — червяк, имеющий глубокую винтовую нарезку с большим шагом. Червяк помещен в цилиндр и приводится во вращение от электродвигателя через систему передач. Цилиндр имеет рубашки, в которые подается теплоноситель (вода) для нагрева иди охлаждения; спереди к нему крепится головка, а сзади имеется окно, сообщаемое с загрузочной воронкой.



Принцип действия.

Резиновая смесь в большинстве случаев подается в виде ленты, срезаемой с валков вальцев (при теплом питании) или закатанной в рулон (при холодном питании). Материал загру-жается в воронку, попадает на поверхность вращающегося червяка и его нарезкой увлекается в цилиндр. При этом происходит уплотнение и непрерывное деформирование материала, сопровождаемое перемещением его вдоль цилиндра от загрузочной воронки к головке.

Перерабатываемый материал последовательно проходит через четыре рабочих зоны машины:

• загрузочную зону,
• зону пластикации,
• выдавливающую (или дозирующую) зону и
• зону формования (или зону головки).

В загрузочной зоне червяк выполняет транспортирующую функцию и его задачей является непрерывное перемещение материала из воронки по направлению к головке.

В пластицирующей зоне за счет контакта с нагретой поверхностью цилиндра и за счет превращения механической энергии в тепловую осуществляется нагревание материала и его пластикация, перевешивание и гомогенизация.

В дозирующей зоне червяк служит элементом винтового насоса; здесь материал дополнительно гомогенизируется и находится в пластичном и вязкотекучем состоянии.

В четвертой зоне материал формуется в заготовку того или иного профиля.
