Устройство и принцип действия челюстного пресса для вулканизации клиновых ремней.

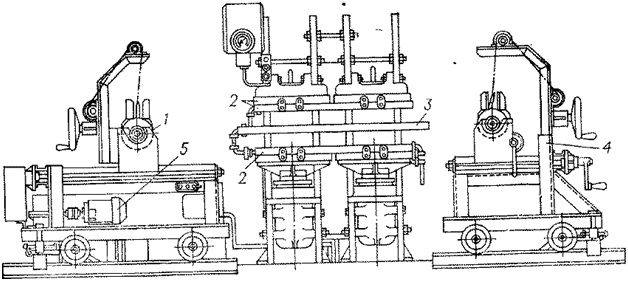

Клиновые ремни имеют замкнутую конструкцию, поэтому для их вулканизации применяют специальные, так называемые челюстные прессы. Рама такого пресса имеет С-образную форму, что позволяет вводить участок ремня в межплиточное рабочее пространство пресса для его опрессовкн и вулканизации. Сдвоенный челюстной двухэтажный пресс для вулканизации клиновых ремней состоит из двух гидравлических прессов челюстной конструкции, имеющих общие нагревательные плиты 2. Между нагревательными плитами на направляющих смонтирована профильная промежуточная плита 3, имеющая с двух сторон продольные конические канавки, соответствующие профилю ремня.

Промежуточная плита является сменным инструментом. Пресс оснащен растягивающими приспособлениями, с помощью которых заготовка ремня подвергается вытяжке перед вулканизацией. Растяжное приспособление состоит из двух кареток и тележек, расположенных на направляющих слева и справа от пресса. Положение тележек относительно пресса может меняться, оно зависит от длины ремня. На каретках установлены барабаны с профильными канавками, как у шкивов клиноременной передачи.

Перед вулканизацией заготовки ремней надевают на профильные барабаны растяжного приспособления. Нижние части заготовок ремней заправляют в профильные канавки промежуточной плиты, после чего нижнюю нагревательную плиту приподнимают, включая гидропривод пресса. Верхние части заготовок ремней вкладывают в верхние канавки профильной плиты, после чего продолжают замыкать плиты до тех пор, пока между ними не останется зазор порядка 10 мм. После этого включают приводи растягивающего при-способления и производят вытяжку ремней на величину, определяемую технологическим регламентом.

После вытяжки включают привод пресса, и осуществляется вулканизация. По окончании вулканизации пресс размыкается, участки ремней высвобождаются из профильных канавок и с помощью профильных барабанов производится перемещение ремней, их невулканизованные участки помещаются в профильные канавки, осуществляются дополнительная вытяжка и последующая вулканизация.
